LED전광판 개요
LED 전광판의 개념
LED는 Light Emitting Diod 의 머리글자를 딴 것으로 직류(DC)가 흐르면서 발광하는 반도체의 일종입니다. 다이오드가 발광하는 원리는 전구의 필라멘트에 열을 발생시켜 빛을 내게 하는 것과는 전혀 달라서, 전류가 흐르면서 전자가 일정한 파장으로 나타나는 현상이라 할 수 있습니다. 다시 말해 다이오드는 전기 신호를 빛의 신호로 변환시켜보내는 표시 소자입니다. 일반 전구처럼 발열, 발광하는 필라멘트코일을 쓰면 얼마 안가 수명이 짧고, 오래 켜두면 전구가 뜨거워서 만지지도 못합니다.
그러나 LED는 이러한 원리로 만들어져 있어 오래 켜두어도 발열, 발광이 없어 안전합니다. LED 전광판은 이러한 성질의 LED를 이용하여 문자와 그림을 표출하는 시스템입니다. LED 전광판은 고정된 기존의 간판과는 달리, 다양하게 변경되며 문자 및 Graphic을 표출할 수 있어 홍보 및 상황판 등의 정보전달 매체로 사용하기 좋은 매체입니다.
LED 전광판의 장점
낮에도 밝다
저렴한 전기요금
반영구적인 수명
간단한 사용법
다양한 문구
저렴한 홍보비
LED 전광판의 구성

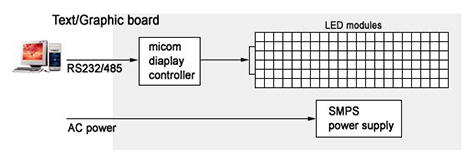

LED 전광판은 표출 전광판과 운영기기로 구성되고, 표출전광판은 케이스, SMPS, 콘트롤라, 모듈로 구성됩니다. LED는 Module 속에 포함되고 한글 1자를 나타낼 수 있는 1모듈에는 256개의 LED가 들어있습니다. 운영기기로 구분하면 PC형과 리모콘형으로 나눌 수 있습니다. PC형은 PC를 이용하여 실시간으로 데이터를 입력하여 사용할 수 있습니다. PC가 있는 곳에는 리모콘형보다 PC형이 내용변경이 수월합니다.
LED 전광판의 사용
기본적으로 전광판은 문자나 그래픽을 빛으로 표현하는 도구입니다. 따라서 그 내용을 입력시켜야하는데 입력방법에는 PC와 리모콘 방식이 있습니다. 한번 입력시켜놓은 내용은 중간에 전원이 차단되어도 내용이 사라지지 않고 그대로 나타납니다. LED 전광판은 발열현상이 없으므로 24시간 켜두어도 전기요금이나 화재위험이 없으므로 특히 야간에 홍보효과가 높습니다.
LED 전광판의 색깔
단색/ 3색/풀컬러 전광판이 있고, 삼색전광판 보급이 확대됨에 따라 차별성을 위해 풀컬러 전광판 보급이 늘어나는 추세입니다. 실제 3색과 풀컬러는 많은 차이를 보여줍니다.
RED, GREEN, YELLOW (RG MODEL)
RED(레드)
GREEN(그린)
YELLOW(옐로우)
RG삼색은 RED, GREEN 램프를 장착하여 YELLOW색상이 나오는 형태로 실내용으로 적합합니다.
RED, PURE GREEN, YELLOW (RpG MODEL)
RED(레드)
PURE GREEN(퓨어그린)
YELLOW(옐로우)
RpG삼색은 RED, PURE GREEN 램프를 장착하여 YELLOW색상이 나오는 형태로 대낮에도 선명해 옥외용으로 적합합니다.
RED, GREEN, YELLOW (RB MODEL)
RED(레드)
BLUE(블루)
PINK(핑크)
RB삼색은 RED, BLUE 램프를 장착하여 PINK 색상이 나오는 형태로 고급스럽고 우아한 분위기 연출이 가능합니다.
YELLOW, BLUE, WHITE (YB MODEL)
YELLOW(옐로우)
BLUE(블루)
WHITE(화이트)
YB삼색은 YELLOW 램프를 장착한 색상으로 현재는 거의 이용되지 않는 모델입니다.
RED, PURE GREEN, BLUE (FULL COLOR MODEL)
RED(레드)
PURE GREEN(퓨어그린)
BLUE(블루)
WHITE(화이트)
RpGB삼색은 RED, PURE GREEN, BLUE 램프를 장착하여 자연색에 가까운 컬러색상을 표출하여 애니메이션, 동영상 등
다양한 연출이 가능하고 가격 또한 저렴해지고 있어 대중화 되는 추세이다.
Module(모듈)의 종류
PCB 타입모듈
옥외용 LED Module은 16×16 dot, 8×8 dot 등의 Dot Matrix 형태로 구성된 표시판 반제품으로서 태양광 하에서도 인식될 수 있도록 휘도가 높고 태양광 차광을 위한 Hood가 배치되어 있으며 자외선이나 외부 환경에 노출되어 사용될 수 있도록 설계된 방수.밀폐형 조립구조로 되어있다. 표시 색상에 따라 Tri-color & Full color 모듈이 주류를 이루고 단색도 주문생산이 가능하다.
240mm
COLOR:FULL COLOR
(RED, PURE GREEN, BLUE)
DOT PITCH:15mm
320mm
COLOR:FULL COLOR
(RED, PURE GREEN, BLUE)
DOT PITCH:20mm
420mm
COLOR:FULL COLOR
(RED, PURE GREEN, BLUE)
DOT PITCH:26, 25mm

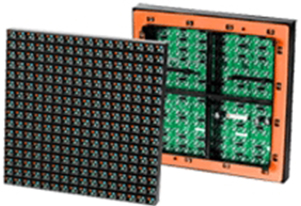

HOUSING 타입모듈
Housing 타입모듈은 기존의 PCB 타입모듈에 옥외의 가혹한 환경에 더 잘 견디게 하기 위해서 플라스틱 프레임, 고무밴드 및 실리콘을 사용하여 하우징을 만들어 삽입하여, 방수 및 내구성을 상승시킨 모듈 타입이다. 대부분의 풀칼라 옥외용 전광판에 사용되는 모듈이며, PCB 타입모듈보다 가격이 비싸다. dot간의 pitch는 최소 8mm에서부터 10, 12.5, 15, 20, 26.25, 30mm와 기타 pitch 까지 다양하며, 이에 따라 모듈크기는 128, 160, 200, 240, 320, 420, 480mm 등이 있다. 이러한 모듈을 상하로 연결하여, 이를 제어 할 수 있는 제어장치를 연결하여 하나의 전관을 구성하게 된다.
128mm
COLOR:FULL COLOR
(RED, PURE GREEN, BLUE)
DOT PITCH:8mm
160mm
COLOR:FULL COLOR
(RED, PURE GREEN, BLUE)
DOT PITCH:10mm
200mm
COLOR:FULL COLOR
(RED, PURE GREEN, BLUE)
DOT PITCH:12.5mm
240mm
COLOR:FULL COLOR
(RED, PURE GREEN, BLUE)
DOT PITCH:15mm
LED 전광판의 활용 분야
간판, (민원, 진료, 예배 등)안내전광판, 각종 홍보전광판, 번호호출 전광판,생산실적 현황판, Welcome Board, 주차안내전광판 등입니다. 하지만 빛으로 표현되는 모든 것에 활용될 수 있습니다.
LED 전광판의 활용 장점은 크게 2가지입니다. 비싼 초기 비용에도 불구하고,
1. 수명이 길고 고장이 없어 유지비가 적게 듭니다.
2. 세밀하고 다양한 색깔의 연출이 가능합니다.
여러 가지 장점이 있지만 핵심적인 장점은 이 둘로 압축할 수 있고, 이러한 장점을 살릴 수 있는 분야라면 어디든지 활용 가능합니다.
LED로 에너지/전기료 절약
| 구분 | 광도(루멘) | 수명(시간) | 전력(Watt) | 1달전기사용량 |
| 백열전구 100W | 1300 | 1000 | 100 | 25kwh |
| 백열전구 60W | 680 | H//7 | 60 | 14.4kwh |
| 형광등 20W | 1800 | 2000 | 20 | 4.8kwh |
| 형광등 10W | 900 | 3000 | 10 | 2.4kwh |
| MR 16 50W | 2000 | 1000 | 55 | 13.2kwh |
| MR 16 20W | 1000 | 1000 | 20 | 4.8kwh |
| 일반취침등 | 50 | 1000 | 5 | 1.2kwh |
| LED전구 | 300 | 100000 | 1.3 | 1.31kwh |
월 500kwh 사용 가구, 하루 8시간 사용 기준 할 때 기본료를 포함한 기본 전기료 232원/kwh으로 볼 수 있습니다. 만일 100W 백열등 대신 하이라이트를 하루 8시간씩 사용하면 1년에 66,000원씩 절약되고, 수명은 백열전구 100개정도의 기간을 사용 할 수 있어 경제적입니다.부엌, 화장실, 다용도실에서 최소 조도만을 필요로 한다면 특별한 경우를 제외하고 일반 조명 대신 LED전구를 켜놓으면 상기한 금액의 전기료를 절약할 수 있습니다.
