LED DISPLAY TECHNOLOGY

풀칼라 전광판

LED전광판규격

    풀칼라 전광판

    태광 풀칼라 전광판 이미지1 태광 풀칼라 전광판 이미지2 태광 풀칼라 전광판 이미지3 태광 풀칼라 전광판 이미지4

    R,PG,B의 세 종류 LED를 사용하여 제작한 전광판을 풀칼라전광판이라 부른다. SMD TYPE과 LAMP TYPE 두 종류로 크게 나누며 LAMP형은 NON-HOUSING TYPE 보급형과 HOUSING TYPE 인 고급형 으로 세분된다.

    보급형 1/8DUTY 방식으로 작동하며 기존의 삼색전광판 보다 한단계 고급화 차별화하고자 하는 고객을 대상으로한 제 품이다. 밝기는 다소 떨어진다. 주로 1단에서 4단 까지의 제품에 적용
    중급형 1/4DUTY 방식으로 운용되며 밝기와 콘트롤러 성능이 상당 수준 향상된 제품이다. 가격과 품질 모두 소비자의 기대에 만족시킬만한 수준으로 고급형에 비해 모듈 가격이 반값 정도 되므로 전체적으로 절반 이하가격으로 중대형의 풀칼라 제품을 만들 수 있다.
    고급형 STATIC 방식의 가장 밝은 모듈로 제작된다(대형전광판). Sub-Controller 여러 개로 모듈을 제어하며 파워도 1KW 이상의 고용량 SMPS를 여러개 장착한다. 특히 프레임 작업이 매우 중요하므로 1.6T 이상의 steel 갈바를 사용해야 하고 지지대와 모듈새시 조립시 특별한 설계를 요구한다. 실제 설치할 때에는 지지용 하우징을 별도로 설치하여 A/S 를 용이하게 한다. 전광판 내부에 PC를 장착하거나 외부 PC에서 DVI 케이블로 영상 신호를 모듈로 전송한다.

    모듈 종류

    SMD

    96mm*96mm, 128mm*128mm

    일반형 1/4 DUTY

    160mm*160mm, 200mm*200mm, 240mm*240mm, 320mm*320mm, 420mm*420mm, 480mm*480mm

    고급형(하우징)
    STATIC-대형전광판

    160mm*160mm, 200mm*200mm, 240mm*240mm, 320mm*320mm

    입력신호

    S-VIDEO, NTSC, VGA, SVGA

    영상출력

    30 비트 RGB DIGITAL OUTPUT

    색상구현

    10억 7천만 칼라구현

    밝기조절

    128단계 밝기 조절

    SDRAM

    128MBit

    NAND FLASH

    64MBit

    통신

    리모콘컨트롤러/ 인터넷, RS-232, 485 지원, 외부 GPIO 포트지원

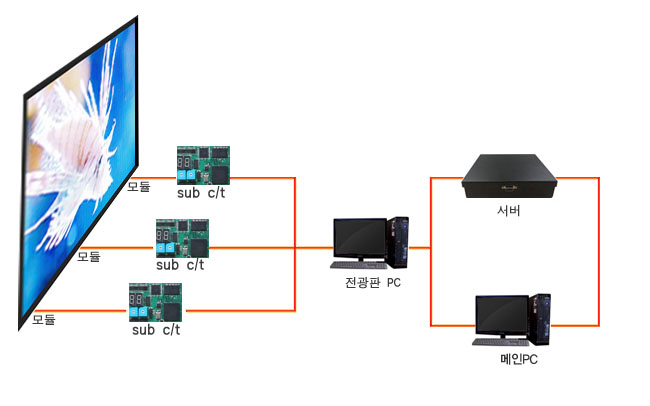

    회로 연결도

    회로연결도

    LAMP 200mm (200×200) 1단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS200F-L1H06 1200*200 1260*260*70
    7열 LS200F-L1H07 1400*200 1460*260*70
    8열 LS200F-L1H08 1600*200 1660*260*70
    9열 LS200F-L1H09 1800*200 1860*260*70
    10열 LS200F-L1H10 2000*200 2060*260*70
    11열 LS200F-L1H11 2200*200 2260*260*70
    12열 LS200F-L1H12 2400*200 2460*260*70

    LAMP 200mm (200×200) 2단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS200F-L2H06 1200*400 1260*460*70
    7열 LS200F-L2H07 1400*400 1460*460*70
    8열 LS200F-L2H08 1600*400 1660*460*70
    9열 LS200F-L2H09 1800*400 1860*460*70
    10열 LS200F-L2H10 2000*400 2060*460*70
    11열 LS200F-L2H11 2200*400 2260*460*70
    12열 LS200F-L2H12 2400*400 2460*460*70

    LAMP 240mm (240×240) 1단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS240F-L1H06 1440*240 1500*300*70
    7열 LS240F-L1H07 1680*240 1740*300*70
    8열 LS240F-L1H08 1920*240 1980*300*70
    9열 LS240F-L1H09 2160*240 2220*300*70
    10열 LS240F-L1H10 2400*240 2460*300*70
    11열 LS240F-L1H11 2640*240 2700*300*70
    12열 LS240F-L1H12 2880*240 2940*300*70

    LAMP 240mm (240×240) 2단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS240F-L2H06 1440*480 1500*540*70
    7열 LS240F-L2H07 1680*480 1740*540*70
    8열 LS240F-L2H08 1920*480 1980*540*70
    9열 LS240F-L2H09 2160*480 2220*540*70
    10열 LS240F-L2H10 2400*480 2460*540*70
    11열 LS240F-L2H11 2640*480 2700*540*70
    12열 LS240F-L2H12 2880*480 2940*540*70

    LAMP 320mm (320×320) 1단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS320F-L1H06 1920*320 1980*380*70
    7열 LS320F-L1H07 2240*320 2300*380*70
    8열 LS320F-L1H08 2560*320 2620*380*70
    9열 LS320F-L1H09 2880*320 2940*380*70
    10열 LS320F-L1H10 3200*320 3260*380*70
    11열 LS320F-L1H11 3520*320 3580*380*70
    12열 LS320F-L1H12 3840*320 3900*380*70

    LAMP 320mm (320×320) 2단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS320F-L2H06 1920*640 1980*700*70
    7열 LS320F-L2H07 2240*640 2300*700*70
    8열 LS320F-L2H08 2560*640 2620*700*70
    9열 LS320F-L2H09 2880*640 2940*700*70
    10열 LS320F-L2H10 3200*640 3260*700*70
    11열 LS320F-L2H11 3520*640 3580*700*70
    12열 LS320F-L2H12 3840*640 3900*700*70

    LAMP 420mm (420×420) 1단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS420F-L1H06 2520*420 2580*480*70
    7열 LS420F-L1H07 2940*420 3000*480*70
    8열 LS420F-L1H08 3360*420 3420*480*70
    9열 LS420F-L1H09 3780*420 3840*480*70
    10열 LS420F-L1H10 4200*420 4260*480*70
    11열 LS420F-L1H11 4620*420 4680*480*70
    12열 LS420F-L1H12 5040*420 5100*480*70

    LAMP 420mm (420×420) 2단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS420F-L2H06 2520*840 2580*900*70
    7열 LS420F-L2H07 2940*840 3000*900*70
    8열 LS420F-L2H08 3360*840 3420*900*70
    9열 LS420F-L2H09 3780*840 3840*900*70
    10열 LS420F-L2H10 4200*840 4260*900*70
    11열 LS420F-L2H11 4620*840 4680*900*70
    12열 LS420F-L2H12 5040*840 5100*900*70

    LAMP 480mm (480×480) 1단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS480F-L1H06 2880*480 2940*540*70
    7열 LS480F-L1H07 3360*480 3420*540*70
    8열 LS480F-L1H08 3840*480 3900*540*70
    9열 LS480F-L1H09 4320*480 4380*540*70
    10열 LS480F-L1H10 4800*480 4860*540*70
    11열 LS480F-L1H11 5280*480 5340*540*70
    12열 LS480F-L1H12 5760*480 5820*540*70

    LAMP 480mm (480×480) 2단

    열 모델번호 화면크기(W*H) 외형크기(W*H*D)
    6열 LS480F-L2H06 2880*960 2940*1020*70
    7열 LS480F-L2H07 3360*960 3420*1020*70
    8열 LS480F-L2H08 3840*960 3900*1020*70
    9열 LS480F-L2H09 4320*960 4380*1020*70
    10열 LS480F-L2H10 4800*960 4860*1020*70
    11열 LS480F-L2H11 5280*960 5340*1020*70
    12열 LS480F-L2H12 5760*960 5820*1020*70
